一、用途：

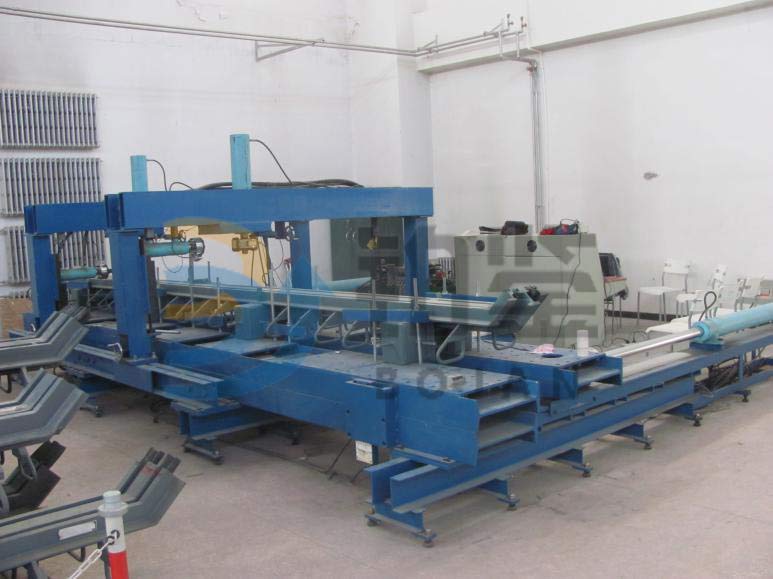

橋梁伸縮裝置試驗臺用于橋梁伸縮領域中伸縮縫密封裝置應力變化及疲勞性能的測試。

橋梁伸縮裝置試驗臺為路橋伸縮接縫處設置的能保證橋面自由伸縮并使車輛平穩通過以及滿足橋面變形需要的裝置總稱。這是橋面結構的重要部件之一。為此，需要專用于對橋梁伸縮裝置位移、承載和變形適應性等要求按JT/T 327-2016 《公路橋梁伸縮裝置通用技術條件》標準進行檢測的試驗設備。以形成具有權威性合格判別的試驗報告。有效地促進大位移量伸縮裝置的質量提高。同時增加開放位移及振動測試 密封條頂出測試。一機多用不占用空間。

二、執行標準：

JT/T 327-2016 《公路橋梁伸縮裝置通用技術條件》

JT/T 1064-2016《橋梁阻尼減振多向變位梳齒板伸縮裝置》

DB 《無螺栓連接型梳型板式橋梁伸縮裝置通用技術要求》

JTQX-2011-12-2《模數式伸縮裝置通用技術條件》

模數式橋梁伸縮縫（MBJS）標準測試方法
GB/T 2611-2007 《試驗機 通用技術要求》
JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
三、功能描述：
1、系統、結構的設置
橋梁伸縮體系實驗裝置是由試驗平臺、液壓系統、測試系統、自動控制系統（計算機控制）、及信息顯示和打印系統組成。
2、標準檢測試樣
可檢測標準伸縮裝置試樣?？傞L6米，支承橫梁間距1.2—1.6米（具有四個單元變位），位移量從0毫米到1500毫米，錨板間距250毫米，任一模數式伸縮裝置都可以進行檢測。
結構優化設計，自身強度高，受力時變形小，與同類產品相比自身變形小10倍以上。
3、自身背景磨阻力小，與同類產品相比自身磨阻力小10倍以上。
4、軟件功能多，除滿足國標外，還具有多個美國標準中非常實用的功能。
5、能承受大于400KN的豎向試驗力以及大于100KN的水平制動力和大于200KN橫向最大拉壓試驗力的機架系統。
6、液壓站能滿足十個液壓缸同時工作所需壓力及流量，并含有過載報警裝置。
7、液壓系統控制裝置，含同步控制、保壓控制。
四、技術參數：
1、最大垂向試驗力： 2*200kN；
2、最大橫向拉壓試驗力:2*100kN；
3、橫向變位測試行程：0-100mm；
4、垂向變位測試行程：0-100mm；
5、縱向變位測試行程:0-100mm；
6、水平最大制動力 : 2×50KN
7、變位形式：單向；
8、伸縮裝置最大測試范圍：
9、伸縮裝置最大測試長度：6000mm；
10、伸縮裝置最大伸縮量：800mm；
11、伸縮裝置支撐間距：1500mm-1800mm
12、液壓系統額定工作壓力：20MPa；
13、外觀尺寸約：6.8*4.7*2.2m(長*寬*高)
五、環境與工作條件：
在下列條件下試驗機應能正常工作：
a）室溫10℃~35℃范圍內；
b）相對濕度不大于80%；
c）周圍無振動、無腐蝕性介質和無較強電磁場干擾的環境中；
d）電源電壓的變化在額定電壓的±10%以內；
e）在穩固的基礎上正確安裝，水平度為0.2/1000。
六、包裝運輸介紹：
1.在正常的儲運、裝卸條件下，試驗機包裝能保證試驗機自制造廠發貨之日起至少一年內不因包裝不善而產生表面色澤改變、銹蝕、長霉、殘損、散失或降低準確度等現象。特殊情況按供需雙方協議執行。
2.試驗機包裝根據試驗機的特點、形狀大小、精密程度和儲運裝卸條件進行設計，做到包裝緊湊、結構合理、防護可靠。
3.采用集裝箱運輸?shù)脑囼灆C包裝符合集裝箱運輸?shù)囊?，并按GB/T 1413的有關規定進行包裝設計。
4.供方在包裝上注明貨物名稱及重量，使用說明書、合格證書、隨配附件和工具與設備一起發送；
5.設備在發運手續辦理完畢后24小時內發貨，并與48小時內通知需方準備接貨。
